开闭所集中式监控方案

1. 配电房综合监控要求

10kV 配电房（开闭所）一般为无人值守，除了实现电气监控功能，应同时实现视频监控功能，以及防火、防水浸、防入侵等安全监控功能，实施可视化运行和安全综合监控。因此，需要在配电房安装智能综合监控设备，通过主站 DSCADA 和视频监控综合平台实现实现 YX、YC、YK三遥功能，并实现视频监控、防洪监测等综合监控功能。智能监控设备可以一体化集成，通过光纤网络接入到主站 DSCADA 和视频监控综合平台。智能监控设备要求采用模块化设计，可以灵活配置容量。满足通信介质及规约多样化要求，具有丰富规约库，可以灵活配置通信规约。其他的一些智能监控功能也是必须的，包括远程灯光控制、语音对讲。

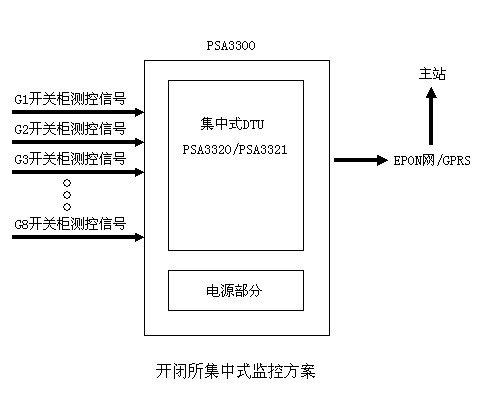

2 。配电房集中式监控方案

配电房(开闭所)变配电房一次接线均具有两路进线，4 条以上出线。PSA3310/PSA3311 基本配置可以实现六条线路的电气监控。使用一台 PSA3310/PSA3311 装置的集中式配电自动化系统。随着开闭所、变配电房实行无人（或者少人）值守，将安防监控加入配电自动化内，这样上面的开闭所、变配电房配置实例中相应的加入安防监控（包括视频、烟感，门禁，监视，远程通话等）。如果配置 PSA3320/PSA3321，则可以实现 8 条线路的配电房监控。对于超过 8 条线路以上的配电房监控，可以考虑配置多台 PSA3320/PSA3321 或者 PSA3320/PSA3321，多个监控单元可以组一个屏，也可以做多个屏,同时含安防监控的配电房集中式监控方案。
